IMPIANTO MOBILE PER LA PRODUZIONE DI SOTTOFONDI TRADIZIONALI SABBIA-CEMENTO

Caratteristiche

MIXA TS-200 Cargo grazie alle sue dimensioni generose e la predisposizione per il ricarico dei vari componenti negli stoccaggi è possibile affrontare sia la produzione giornaliera che produzioni rilevanti nel caso di grandi opere costruttive. L’impianto mobile è completamente autonomo e 100% elettrico. Grazie ad un generoso moto generatore in linea con i limiti imposti di legge riguardo l’emissionamento in atmosfera (motore STAGE V), consente di rendere completamente indipendente il mezzo di trasporto dal macchinario stesso: questo evita di tenere acceso il mezzo per ore durante le operazioni di lavoro, riducendo consumi, inquinamento, rumorosità (specie nei centri abitati…) e allungando molto la vita del camion stesso.

L’impianto è composto dai seguenti gruppi principali:

• Telaio autoportante che ingloba la vasca inerti e che supporta nella parte anteriore il sistema di dosaggio del cemento e il sistema di miscelazione; il telaio, in acciaio ad alta resistenza, composto da lamierati presso-piegati e tubolari, è dotato di attacchi “twist-lock” per il fissaggio su una piattaforma allestita sul camion del cliente. Il sistema, tipo container, permette di considerare l’impianto come una cassa mobile e non ancorato rigidamente al camion stesso. Sul telaio sono poi installati i portelli laterali per l’accesso ai vani pompa o ai vani compressore-motogeneratore.
• Una vasca inerti di grande cubaggio corredata di nastro estrattore mosso da motoriduttore elettrico ad alta efficienza; il nastro, leggermente concavo, è corredato di raschiatori e termina nel miscelatore primario; di serie è installato un telo di copertura.
• Una tramoggia del cemento a tenuta stagna con sistema di estrazione a coclea. La tramoggia può essere ricaricata sia a pressione che per caduta da coclea esterna tramite portelle; su richiesta è possibile installare un sistema di pesatura con celle di carico.
• Sistema di dosaggio dell’acqua di impasto composto da un serbatoio inglobato nel telaio, direttamente dietro alla vasca inerti, e una pompa dedicata con misuratore di portata.
• Altri sistemi di dosaggio additivi su richiesta (liquidi, gel, polvere).
• Doppio miscelatore: il primo bialbero dotato di celle di carico che processa nella prima fase tutti i materiali di miscela e scarica, tramite una valvola posta sul fondo, nel miscelatore a pressione da 190 litri, alimentato da compressore a vite a cilindrata variabile da 5600 litri/minuto alimentato da motore elettrico da 30 kw. I miscelatori si muovono da una posizione di trasporto e trasferimento camion (ovvero sopra la linea pianale) verso una zona di lavoro (a portata di operatore).

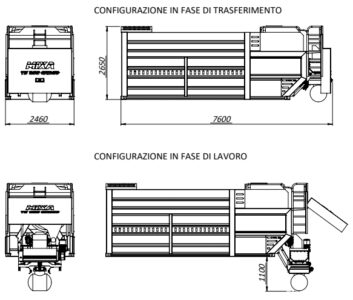

Ingombro macchina

Il sistema è dotato di piattaforma regolabile tramite opportuni attuatori per portare “in bolla” sia lungo l’asse del camion che lungo l’asse trasversale il miscelatore bialbero primario per la corretta lettura delle celle di carico.

I miscelatori sono inoltre coperti da un telo a ribaltina posizionato nella parte anteriore appena al di sotto delle passerelle di ispezione

• Un sistema di programmazione e comando del macchinario tramite pannello operatore e radiocomando personalizzato: grazie a quest’ultimo è possibile comandare tutte le funzionalità dell’impianto stesso anche da remoto.

• Motogeneratore STAGE V di ultima generazione da 55 kW per l’alimentazione elettrica di tutti i sistemi di macchina.
• Idropulitrice, lancia ed avvolgi-tubo per il lavaggio dei miscelatori ad alta pressione.
• Sistema di illuminazione interno sotto scocca per l’illuminazione di tutti i componenti dell’impianto e un sistema di illuminazione dell’area di lavoro, ovvero della zona dei miscelatori.
• Coclea di trasporto con tramoggina per riempimento dell’additivo in polvere (OPTIONAL).
• Avvolgi-tubo per tubo di mandata per massetto: il sistema motorizzato dal diametro di circa 1,8 metri è installato in un vano tra le vasche cemento/filler e la vasca degli inerti. Consente di tenere più di 200 metri di tubo.
• Sistema INDUSTRIA 4.0 (OPTIONAL).
